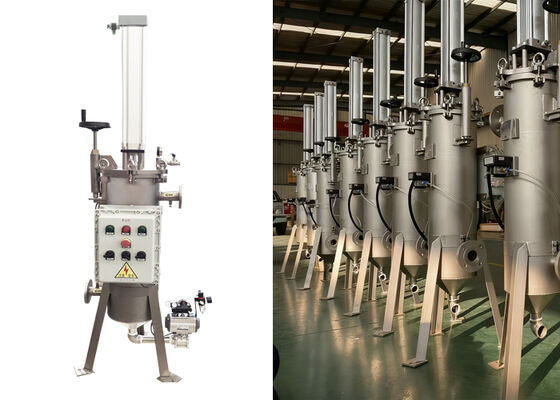

वायवीय स्क्रैपिंग ऑटो सेल्फ-क्लीनिंग फ़िल्टर हाउसिंग



न्यूमेटिक स्क्रैपर सेल्फ-क्लीनिंग फ़िल्टर एक उच्च-दक्षता वाला फ़िल्टरिंग यूनिट है। यह फ़िल्टर कार्ट्रिज की आंतरिक दीवार से कण दूषित पदार्थों को स्वचालित रूप से साफ करने के लिए एक यांत्रिक स्क्रैपिंग संरचना को अपनाता है और निर्बाध ऑन-लाइन फ़िल्टरिंग की अनुमति देता है। मुख्य रूप से उच्च-चिपचिपापन वाली कार्य स्थितियों के लिए विकसित, यह 800,000 mPa·s तक की तरल चिपचिपाहट को संभाल सकता है, जिसमें 50 से 1500 माइक्रोन तक की फ़िल्टरेशन सटीकता होती है। यह उपकरण कार्ट्रिज सतह से गंदगी को तेज़ी से खुरच कर तरल पदार्थों को सटीक रूप से फ़िल्टर करता है ताकि बड़ी मात्रा में अशुद्धियों को कुशलतापूर्वक हटाया जा सके, जिससे यह पानी और विभिन्न चिपचिपे तरल फ़िल्टरेशन के लिए एकदम सही हो जाता है।



[फ़िल्टरेशन मोड]

तरल इनलेट के माध्यम से प्रवेश करता है। एक स्प्रिंग-लोडेड, डिस्क-आकार का स्क्रैपर फ़िल्टर तत्व की आंतरिक सतह के खिलाफ कसकर दबाता है, जो इसके ऊपरी सिरे पर टिका होता है। तरल स्क्रैपर से होकर गुजरता है और फ़िल्टर तत्व की आंतरिक सतह से बाहर की ओर बहता है; अशुद्धियाँ इस आंतरिक सतह पर फंस जाती हैं, जबकि फ़िल्टर किया गया तरल आउटलेट से बाहर निकल जाता है। जैसे-जैसे समय बीतता है, अशुद्धियाँ धीरे-धीरे जमा होती जाती हैं और विभेदक दबाव बढ़ता जाता है; परिणामस्वरूप, फ़िल्टर तत्व या तो पूर्व-निर्धारित विभेदक दबाव सीमा तक पहुंचने पर या निर्धारित अंतराल पर साफ किया जाता है।



[सफाई मोड]

एक न्यूमेटिक सिलेंडर फ़िल्टर तत्व को साफ करने के लिए स्क्रैपर को एक प्रत्यागामी ऊर्ध्वाधर गति में चलाता है। नीचे की ओर जाते समय, अशुद्धियों को स्क्रैपर द्वारा फ़िल्टर हाउसिंग के निचले हिस्से की ओर धकेला जाता है, जहाँ उच्च-घनत्व वाली अशुद्धियाँ गंदगी संग्रह कक्ष में बस जाती हैं। ऊपर की ओर जाते समय, अवशिष्ट अशुद्धियों को खुरच कर फ़िल्टर तत्व के ऊपरी सिरे की ओर धकेला जाता है; इन अशुद्धियों को फिर बहते तरल द्वारा धोया जाता है, स्क्रैपर से वापस गुजरता है, फ़िल्टर तत्व की आंतरिक सतह पर लौटता है, और बाद में अगली नीचे की ओर जाते समय खुरच कर हटा दिया जाता है। प्रत्येक सफाई चक्र में कई स्ट्रोक होते हैं; एक बार फ़िल्टर तत्व की सतह साफ हो जाने के बाद, इसकी फ़िल्टरेशन क्षमता बहाल हो जाती है। सफाई प्रक्रिया के दौरान फ़िल्टरेशन निर्बाध रूप से जारी रहता है।



[डिस्चार्ज मोड]

कई सफाई चक्रों के बाद, एक बार जब अशुद्धियाँ एक निश्चित मात्रा में जमा हो जाती हैं, तो उच्च सांद्रता वाली अशुद्धियों वाले अपशिष्ट तरल को बाहर निकालने के लिए डिस्चार्ज वाल्व को समय-समय पर खोला जाता है; यदि आवश्यक हो, तो इन अशुद्धियों को भी पुनर्प्राप्त किया जा सकता है।



फ़िल्टर मॉडल	फ़िल्टर आंतरिक व्यास	फ़िल्टर ऊंचाई	मोटाई	फ़िल्टरेशन परिशुद्धता
HT-D219	250mm	1000mm	3mm	20 माइक्रोन
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1) उच्च-परिशुद्धता स्लॉट ओपनिंग: न्यूनतम स्लॉट 20 माइक्रोन।
2) उच्च स्वचालन डिग्री: जो लगातार ऑन-लाइन काम कर सकता है, बार-बार मैन्युअल सफाई की आवश्यकता नहीं है।
3) स्टेनलेस स्टील संरचना: जंग और जंग से बचाव।
4) कोई डिस्पोजेबल उपभोज्य नहीं: फ़िल्टर मीडिया लागत और पर्यावरण लागत बचाएं।
