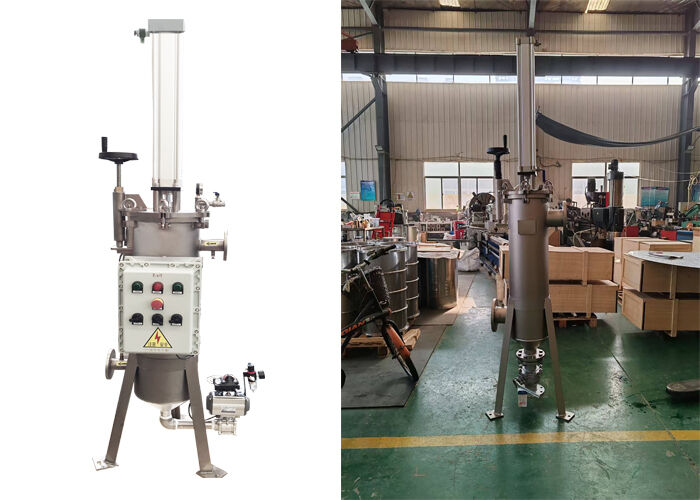

स्वचालित स्व-सफाई वायवीय स्क्रैपर फ़िल्टर छलनी

[निस्पंदन मोड ]

तरल इनलेट के माध्यम से प्रवेश करता है। एक स्प्रिंग-लोडेड, डिस्क-आकार का स्क्रैपर फिल्टर तत्व की आंतरिक सतह के खिलाफ कसकर दबाता है, जो इसके ऊपरी सिरे पर टिका होता है। तरल स्क्रैपर से गुजरता है और फिल्टर तत्व की आंतरिक सतह से बाहर की ओर बहता है; अशुद्धियाँ इस आंतरिक सतह पर फंस जाती हैं, जबकि फ़िल्टर किया गया तरल आउटलेट से बाहर निकल जाता है। जैसे-जैसे समय बीतता है, अशुद्धियाँ धीरे-धीरे जमा होती हैं और विभेदक दबाव बढ़ता है; परिणामस्वरूप, फिल्टर तत्व को या तो पूर्व-निर्धारित विभेदक दबाव सीमा तक पहुंचने पर या निर्धारित अंतराल पर साफ किया जाता है।

[सफाई मोड ]

एक न्यूमेटिक सिलेंडर फिल्टर तत्व को साफ करने के लिए स्क्रैपर को एक प्रत्यागामी ऊर्ध्वाधर गति में चलाता है। नीचे की ओर स्ट्रोक के दौरान, अशुद्धियों को स्क्रैपर द्वारा फिल्टर हाउसिंग के नीचे की ओर धकेला जाता है, जहां उच्च-घनत्व वाली अशुद्धियाँ गंदगी संग्रह कक्ष में बस जाती हैं। ऊपर की ओर स्ट्रोक के दौरान, अवशिष्ट अशुद्धियों को खुरच कर फिल्टर तत्व के शीर्ष की ओर धकेला जाता है; इन अशुद्धियों को फिर बहते तरल द्वारा धोया जाता है, स्क्रैपर से वापस गुजरता है, फिल्टर तत्व की आंतरिक सतह पर लौटता है, और बाद में अगले नीचे की ओर स्ट्रोक के दौरान खुरच कर हटा दिया जाता है। प्रत्येक सफाई चक्र में कई स्ट्रोक होते हैं; एक बार फिल्टर तत्व की सतह साफ हो जाने के बाद, इसकी निस्पंदन क्षमता बहाल हो जाती है। सफाई प्रक्रिया के दौरान निस्पंदन बिना किसी रुकावट के जारी रहता है।

[निर्वहन मोड ]

कई सफाई चक्रों के बाद, एक बार जब अशुद्धियाँ एक निश्चित मात्रा में जमा हो जाती हैं, तो उच्च सांद्रता वाली अशुद्धियों वाले अपशिष्ट तरल को बाहर निकालने के लिए निर्वहन वाल्व को समय-समय पर खोला जाता है; यदि आवश्यक हो, तो इन अशुद्धियों को भी पुनर्प्राप्त किया जा सकता है।
