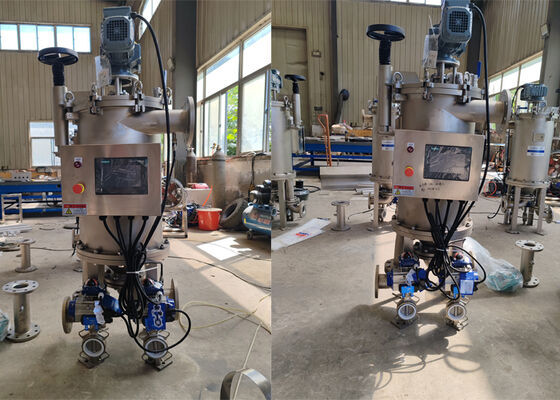

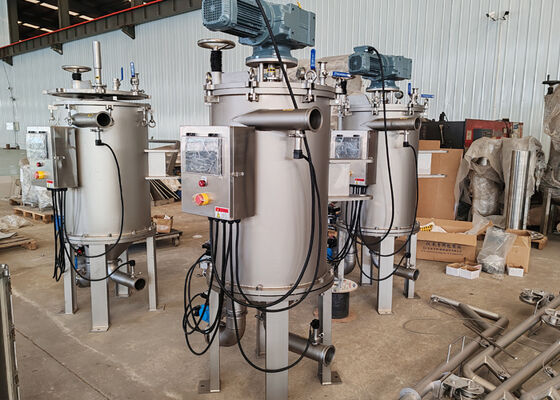

अत्यधिक चिपचिपे तरल निस्पंदन के लिए बाहरी स्क्रैपर स्व-सफाई फ़िल्टर

तरल इनलेट से फ़िल्टर में प्रवेश करता है और फ़िल्टर तत्व की बाहरी सतह से अंदर की ओर बहता है। फ़िल्टर तत्व (वेज वायर स्क्रीन) का निचला सिरा आउटलेट से जुड़ा होता है, और तरल आउटलेट से बाहर बहता है। जब फ़िल्टर तत्व (वेज वायर स्क्रीन) की सतह पर एक निश्चित मात्रा में अशुद्धियाँ रोकी जाती हैं, तो सफाई प्रक्रिया एक निश्चित समय पर या निर्धारित दबाव अंतर के अनुसार शुरू की जाती है। रिडक्शन मोटर फ़िल्टर तत्व (वेज वायर स्क्रीन) की बाहरी सतह पर तिरछे लगे स्क्रैपर ब्लेड को घुमाने और फ़िल्टर तत्व (वेज वायर स्क्रीन) की बाहरी सतह पर अशुद्धियों को खुरचने के लिए चलाती है। अशुद्धियाँ स्क्रैपर के साथ फ़िल्टर तत्व (वेज वायर स्क्रीन) की सतह को छोड़ देती हैं और नीचे की ओर बहने वाले तरल के साथ फ़िल्टर के तल में गिर जाती हैं। घूमने वाली स्वीपिंग प्लेट नीचे की भारी अशुद्धियों को सीवेज संग्रह कक्ष में ले जाती है। अशुद्धियाँ सीवेज संग्रह कक्ष और फ़िल्टर के तल में जमा हो जाती हैं। ड्रेन वाल्व एक निश्चित समय पर स्वचालित रूप से खुलता है ताकि उच्च-सांद्रता वाली अशुद्धियों वाले तरल को ड्रेन पोर्ट से डिस्चार्ज किया जा सके। यदि आवश्यक हो, तो डिस्चार्ज किए गए अवशिष्ट तरल को पुनः प्राप्त किया जा सकता है।
