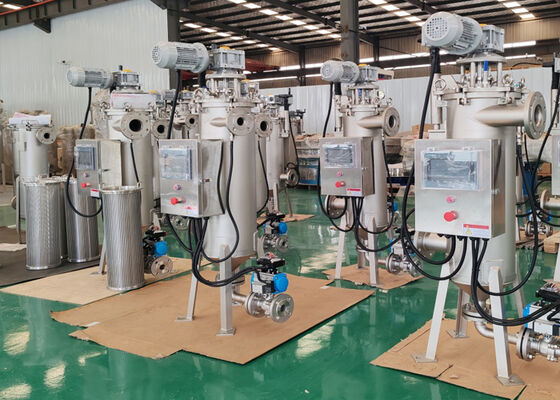

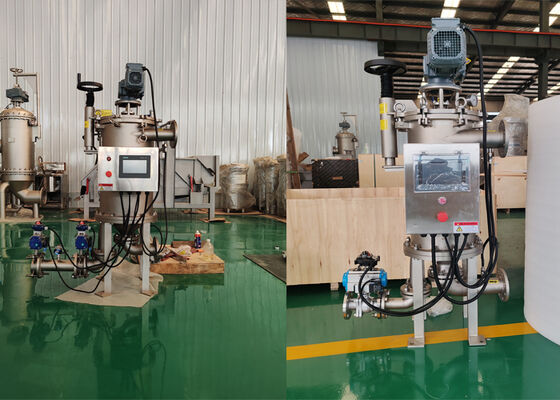

स्क्रैपर तंत्र प्रकार स्वयं सफाई फ़िल्टर आवास

बाहरी स्क्रैपर टाइप वाला सेल्फ-क्लीनिंग फिल्टर न्यूनतम 20 माइक्रोन की निस्पंदन सटीकता प्रदान करता है।

बाहरी स्क्रैपर टाइप वाला सेल्फ-क्लीनिंग फिल्टर पूरी तरह से स्टेनलेस स्टील से बना होता है और इसे पूरी तरह से बंद पाइपलाइन में स्थापित किया जाता है। मुख्य घटकों में वेज वायर स्क्रीन, रोटेटिंग स्क्रैपर ब्लेड डिवाइस, ट्रांसमिशन डिवाइस आदि शामिल हैं।

तरल इनलेट से फिल्टर में प्रवेश करता है और फिल्टर तत्व की बाहरी सतह से अंदर की ओर बहता है। फिल्टर तत्व (वेज वायर स्क्रीन) का निचला सिरा आउटलेट से जुड़ा होता है, और तरल आउटलेट से बाहर बहता है। जब फिल्टर तत्व (वेज वायर स्क्रीन) की सतह पर निश्चित मात्रा में अशुद्धियाँ रोकी जाती हैं, तो निश्चित समय पर या निर्धारित दबाव अंतर के अनुसार सफाई प्रक्रिया शुरू की जाती है। रिडक्शन मोटर फिल्टर तत्व (वेज वायर स्क्रीन) की बाहरी सतह पर तिरछे लगे स्क्रैपर ब्लेड को घुमाने और फिल्टर तत्व (वेज वायर स्क्रीन) की बाहरी सतह पर मौजूद अशुद्धियों को खुरचने के लिए चलाती है। अशुद्धियाँ स्क्रैपर के साथ फिल्टर तत्व (वेज वायर स्क्रीन) की सतह को छोड़ देती हैं और नीचे बहते तरल के साथ फिल्टर के तल में गिर जाती हैं। रोटेटिंग स्वीपिंग प्लेट भारी अशुद्धियों को नीचे से सीवेज एकत्रण कक्ष में ले जाती है। अशुद्धियाँ सीवेज एकत्रण कक्ष और फिल्टर के तल में जमा हो जाती हैं। निश्चित समय पर ड्रेन वाल्व स्वचालित रूप से खुल जाता है ताकि ड्रेन पोर्ट से उच्च-सांद्रता वाली अशुद्धियों वाले तरल को बाहर निकाला जा सके। यदि आवश्यक हो, तो डिस्चार्ज किए गए अवशिष्ट तरल को पुनः प्राप्त किया जा सकता है।
