उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| रंग: | काला | सामग्री: | रबर |
|---|---|---|---|
| जीवनभर: | काफी लंबे समय तक | नमुने: | मुक्त करने के लिए |
| दाँत: | दो पक्ष | ||
| प्रमुखता देना: | रबर ट्रांसमिशन बेल्ट,डबल साइड ट्रैपेज़ॉइडल टूथ बेल्ट,D5M सिंक्रोनस बेल्ट |
||

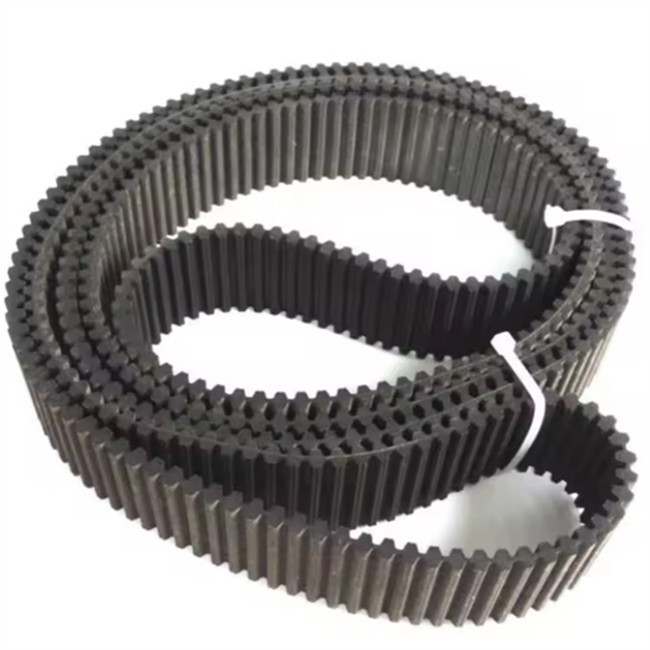

दो तरफा ट्रेपेज़ॉइडल दांत D5M सिंक्रोनस बेल्ट रबर ट्रांसमिशन बेल्ट
ट्रैपेज़ोइडल टाइमिंग बेल्ट दो प्रकार के होते हैंः एकतरफा दाँतदार और दोतरफा दाँतदार, जिन्हें एकतरफा बेल्ट और दोतरफा बेल्ट कहा जाता है।
दोतरफा टाइमिंग बेल्ट को बेल्ट के दांतों के अनुसार दो मानक प्रकारों में विभाजित किया जा सकता हैः
डीए प्रकार का दो तरफा दांत टाइमिंग बेल्ट, बेल्ट के दांत दोनों ओर सममित रूप से व्यवस्थित हैं।
डीबी प्रकार का दोतरफा दांत टाइमिंग बेल्ट, बेल्ट के दांत दोनों तरफ बिखरे हुए हैं।
दोतरफा ट्रेपेज़ॉइड टाइमिंग बेल्ट का पिच और दांत का आकार एकलतरफा टाइमिंग बेल्ट के दांत के आकार और पिच के समान है।
सामान्य सिंक्रोनस बेल्ट ट्रांसमिशन के फायदे के अलावा, ट्रैपेज़ोइडल टाइमिंग बेल्ट में एक वर्ग दांत आकार होता है, इसलिए आर्क दांत वाले पोली की तुलना में,यह एक बड़ी रैखिक गति की अनुमति दे सकते हैं, इसलिए, परिधिगत ट्रैपेज़ोइडल टाइमिंग बेल्ट उच्च गति संचरण को पूरा कर सकता है।
तकनीकी पैरामीटरः
|
मॉडल |
पिच लंबाई ((मिमी) |
दांतों की संख्या ((मिमी) |
|
डी-एमएक्सएल |
0.508 |
1.53 |
|
डी-एक्सएल |
0.508 |
3.05 |
|
डी-एल |
0.762 |
4.58 |
|
डीएच |
1.372 |
5.95 |
|
डी-एक्सएच |
2.794 |
15.49 |
|
D-XXH |
3.048 |
22.11 |
|
D-T2।5 |
0.6 |
2.0 |
|
डी-टी5 |
1.0 |
3.4 |
|
डी-टी10 |
2.0 |
7.0 |
|
डी-टी20 |
3.0 |
13.0 |
|
डी-एटी10 |
2.0 |
7.0 |
विशेषताएं:
1उच्च संचरण दक्षताः ट्रैपेज़ोइडल टाइमिंग बेल्ट संचरण एक सक्शन संचरण विधि है। दांत के आकार के दांत संपर्क सतह पर चिपकने वाला घर्षण बना सकते हैं,तो संचरण दक्षता अपेक्षाकृत उच्च है, 96% से अधिक तक पहुंचता है।
2सुचारू संचालनः चूंकि इस ट्रांसमिशन विधि का दांत आकार प्रभावी ढंग से अवशोषित कर सकता है, इसलिए संचालन के दौरान कोई फिसलन नहीं होगी, जिससे सुचारू संचालन सुनिश्चित होगा।
3सटीक संचरण अनुपात: चूंकि ट्रैपेज़ोइडल टाइमिंग बेल्ट ट्रांसमिशन ट्रांसमिशन प्रक्रिया के दौरान लोचदार रूप से विकृत नहीं होगा,यह सुनिश्चित कर सकता है कि ट्रांसमिशन अनुपात सटीक है और आवश्यक सटीकता आवश्यकताओं को पूरा करता है.
4एक ही समय में अधिक माल का परिवहन किया जा सकता है, जो उत्पादन दक्षता में सुधार के लिए फायदेमंद है।
5सरल संरचना, कम विनिर्माण लागत और व्यापक अनुप्रयोग।
अनुप्रयोग क्षेत्र:
मुद्रण, पैकेजिंग, कागज निर्माण, मशीन टूल्स, वस्त्र, उत्कीर्णन, पेट्रोकेमिकल और अन्य वातावरण जिनमें उच्च भार और उच्च गति ड्राइव उपकरणों की आवश्यकता होती है।
फोटो संदर्भः
