उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| रंग: | काला | सामग्री: | रबर |
|---|---|---|---|
| जीवनभर: | काफी लंबे समय तक | ||
| प्रमुखता देना: | ट्रेपेज़ोइडल टूथ टाइमिंग बेल्ट,ट्रेपेज़ोइडल टूथ रबर टाइमिंग बेल्ट,उच्च परिशुद्धता विश्वसनीयता रबर टाइमिंग बेल्ट |
||
रबर टाइमिंग बेल्ट ट्रैपेज़ोइडल दांत
ट्रैपेज़ोइडल टाइमिंग बेल्ट एक ट्रांसमिशन डिवाइस है, जिसमें मुख्य रूप से तीन भाग होते हैंः बेल्ट बॉडी, मजबूत कन्वेयर सेक्शन और युग्मन। इसके विनिर्देशों में लंबाई, दांत पिच, चौड़ाई आदि शामिल हैं।ये विनिर्देश सीधे सिंक्रोनस बेल्ट ड्राइव के प्रदर्शन और जीवन को प्रभावित करते हैंट्रैपेज़ॉइडल टाइमिंग बेल्ट के विनिर्देशों और मापदंडों का सही चयन ट्रांसमिशन की स्थिरता और जीवन की दीर्घायु सुनिश्चित कर सकता है।
1लम्बाई
यदि लंबाई बहुत कम है, तो यह आसानी से बीयरिंगों, श्रृंखलाओं और अन्य तंत्रों के अधिभार का कारण बनता है, जिससे सिंक्रोनस बेल्ट का जीवनकाल छोटा हो जाता है; यदि लंबाई बहुत लंबी है, तोयह आसानी से अस्थिर संचरण की ओर ले जाएगा.
2. दांत पिच
दांत का पिच जितना बड़ा होगा, गति अनुपात उतना ही छोटा होगा, और ट्रांसमिशन टॉर्क उतना ही छोटा होगा। दांत का पिच जितना छोटा होगा, ट्रांसमिशन टॉर्क उतना ही बड़ा होगा।
3चौड़ाई
बेल्ट की चौड़ाई जितनी अधिक होगी, उतनी ही अधिक शक्ति प्रेषित की जा सकेगी और सिंक्रोनस बेल्ट की भार सहन क्षमता उतनी ही अधिक होगी।
हमारे सामान्य विनिर्देशोंः
|
मॉडल |
पिच ((मिमी) |
दांत की ऊंचाई ((मिमी) |
बेल्ट की मोटाई ((मिमी) |
कोण |
|
एमएक्सएल |
2.032 |
0.51 |
1.14 |
40 |
|
एक्सएल |
5.080 |
1.27 |
2.30 |
40 |
|
L |
9.525 |
1.91 |
3.60 |
40 |
|
H |
12.70 |
2.29 |
4.30 |
40 |
|
XH |
22.225 |
6.35 |
11.20 |
40 |
|
XXH |
31.750 |
9.53 |
15.70 |
40 |
विशेषताएं:
बेल्ट के दांतों का निर्माण एक प्रबलित नियोप्रीन यौगिक से किया गया है जिसमें अरामाइड होता है, जो बेल्ट के दांतों को उच्च कतरनी शक्ति सुनिश्चित करता है।
उच्च तन्यता शक्ति, शीसे रेशा के तार उच्च शक्ति, उच्च लचीलापन और उच्च तन्यता लम्बाई प्रदान करता है।
नियोप्रीन इसे गंदगी, वसा और नमी से बचाता है।
अनुप्रयोग क्षेत्र:
मुद्रण, पैकेजिंग, कागज निर्माण, मशीन टूल्स, वस्त्र, उत्कीर्णन, पेट्रोकेमिकल और अन्य वातावरण जिनमें उच्च भार और उच्च गति ड्राइव उपकरणों की आवश्यकता होती है।
ट्रैपेज़ोइडल टाइमिंग बेल्ट एक ट्रांसमिशन डिवाइस है, जिसमें मुख्य रूप से तीन भाग होते हैंः बेल्ट बॉडी, मजबूत कन्वेयर सेक्शन और युग्मन। इसके विनिर्देशों में लंबाई, दांत पिच, चौड़ाई आदि शामिल हैं।ये विनिर्देश सीधे सिंक्रोनस बेल्ट ड्राइव के प्रदर्शन और जीवन को प्रभावित करते हैंट्रैपेज़ॉइडल टाइमिंग बेल्ट के विनिर्देशों और मापदंडों का सही चयन ट्रांसमिशन की स्थिरता और जीवन की दीर्घायु सुनिश्चित कर सकता है।
1लम्बाई
यदि लंबाई बहुत कम है, तो यह आसानी से बीयरिंगों, श्रृंखलाओं और अन्य तंत्रों के अधिभार का कारण बनता है, जिससे सिंक्रोनस बेल्ट का जीवनकाल छोटा हो जाता है; यदि लंबाई बहुत लंबी है, तोयह आसानी से अस्थिर संचरण की ओर ले जाएगा.
2. दांत पिच
दांत का पिच जितना बड़ा होगा, गति अनुपात उतना ही छोटा होगा, और ट्रांसमिशन टॉर्क उतना ही छोटा होगा। दांत का पिच जितना छोटा होगा, ट्रांसमिशन टॉर्क उतना ही बड़ा होगा।
3चौड़ाई
बेल्ट की चौड़ाई जितनी अधिक होगी, उतनी ही अधिक शक्ति प्रेषित की जा सकेगी और सिंक्रोनस बेल्ट की भार सहन क्षमता उतनी ही अधिक होगी।
हमारे सामान्य विनिर्देशोंः
| मॉडल | पिच ((मिमी) | दांत की ऊंचाई ((मिमी) | बेल्ट की मोटाई ((मिमी) | कोण |
| एमएक्सएल | 2.032 | 0.51 | 1.14 | 40 |
| एक्सएल | 5.080 | 1.27 | 2.30 | 40 |
| L | 9.525 | 1.91 | 3.60 | 40 |
| H | 12.70 | 2.29 | 4.30 | 40 |
| XH | 22.225 | 6.35 | 11.20 | 40 |
| XXH | 31.750 | 9.53 | 15.70 | 40 |
विशेषताएं:
बेल्ट के दांतों का निर्माण एक प्रबलित नियोप्रीन यौगिक से किया गया है जिसमें अरामाइड होता है, जो बेल्ट के दांतों को उच्च कतरनी शक्ति सुनिश्चित करता है।
उच्च तन्यता शक्ति, शीसे रेशा के तार उच्च शक्ति, उच्च लचीलापन और उच्च तन्यता लम्बाई प्रदान करता है।
नियोप्रीन इसे गंदगी, वसा और नमी से बचाता है।
अनुप्रयोग क्षेत्र:
मुद्रण, पैकेजिंग, कागज निर्माण, मशीन टूल्स, वस्त्र, उत्कीर्णन, पेट्रोकेमिकल और अन्य वातावरण जिनमें उच्च भार और उच्च गति ड्राइव उपकरणों की आवश्यकता होती है।

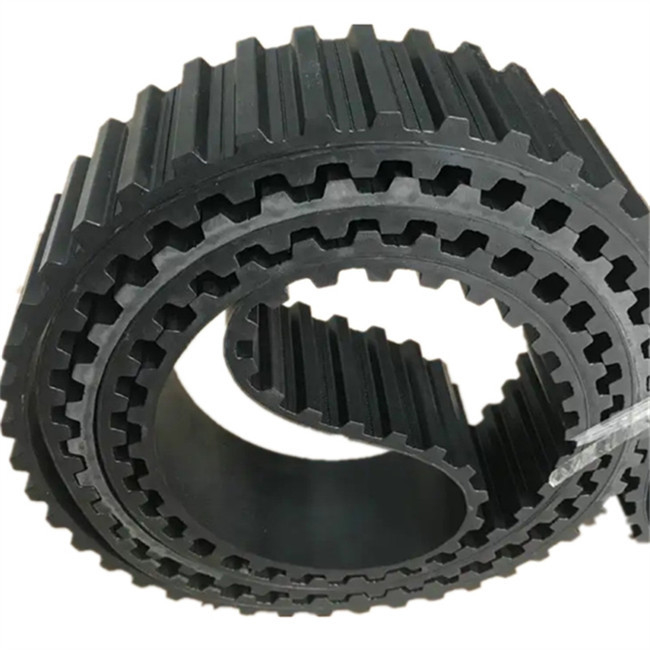

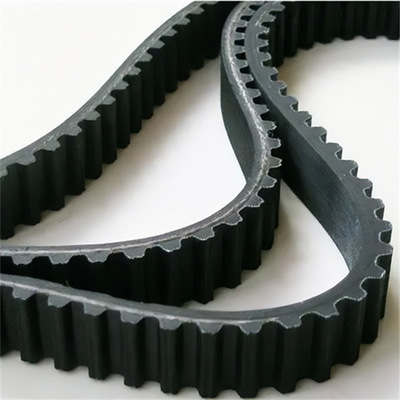

फोटो संदर्भः
