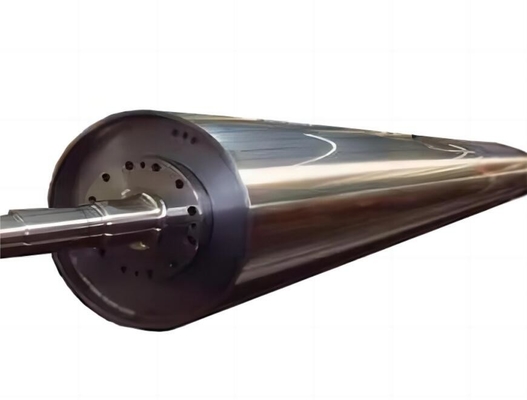

BOPP और BOPET फिल्म उत्पादन लाइन के लिए दर्पण सतह शीतलन रोलर

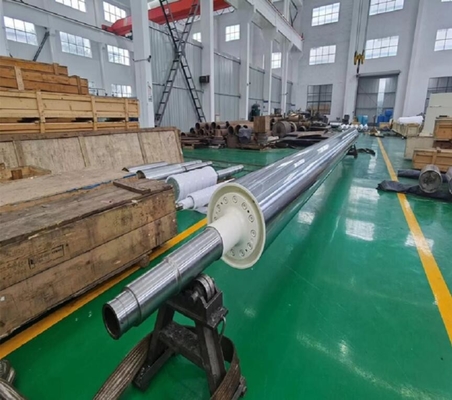

BOPP/BOPET फिल्म उत्पादन लाइन के लिए शीतलन रोलर

वर्तमान में, हीट ट्रांसफर रोलर की आंतरिक संरचना को दो-परत एकल-प्रवाह सेटिंग और दो-परत दो-प्रवाह सेटिंग में विभाजित किया गया है।आंतरिक माध्यम पानी या गर्मी हस्तांतरण तेल हैइन दोनों प्रकारों की आंतरिक संरचनाएं भिन्न होती हैं, और विनिर्माण प्रक्रियाएं भी भिन्न होती हैं। लागतों पर बड़ा प्रभाव पड़ता है।

1विस्तारित एकल-प्रवाह हीट ट्रांसफर रोलर की आंतरिक संरचना: यह मॉडल हीट ट्रांसफर कूलिंग रोलर एक बाहरी खोल, एक आंतरिक खोल और आंतरिक खोल पर एक सर्पिल बैफल से बना है।पानी या थर्मल तेल पाइप से आंतरिक एकल-प्रवाह थर्मल पाइप में घूमता है, दूसरी तरफ की दीवार से शुरू, इस प्रकार गर्मी को हटाने. ऑक्सीजन उद्देश्य को प्राप्त करने के लिए.

2. दो परत वाले दो तरंग वाले हीट कंडक्टिंग रोलर की आंतरिक संरचना: हीट कंडक्टिंग कूलिंग रोलर का यह मॉडल एक बाहरी खोल से बना है,एक आंतरिक खोल और आंतरिक खोल पर एक सर्पिल बैफलइसलिए, उपरोक्त के विपरीत, यह गर्मी-संवाहक रोलर एक डबल-लेयर डबल फ्लो को अपनाता है।पानी या थर्मल तेल आंतरिक प्रवाह के माध्यम से नलिका पाइप से गर्मी हस्तांतरण नलिका में परिसंचारीइसकी दोहरी दक्षता उच्च है, उत्पादन प्रक्रिया जटिल है और लागत उच्च है।

उत्पाद पैरामीटर

डबल-शेल निर्माण
S355 (Q345B) से आंतरिक और बाहरी ट्यूब
प्रवाह-प्रणालीः वेल्डेड अग्रणी सर्पिलों से अलग आंतरिक और बाहरी ट्यूब के बीच के चैनल
डिस्क/शाफ्ट निर्माण: Q345B से संकुचित और वेल्डेड शाफ्ट और साइड डिस्क
रोलर सतहः क्रोम-कोटिंग, सिरेमिक-कोटिंग

स्थिर और गतिशील आवश्यकता और सहिष्णुताः सिलेंडर का आकार ≤0.1 मिमी, गोलपन से बाहर ≤0.1 मिमी, गतिशील संतुलन G2.5
