कोल्हू 900-3600 व्यास रॉड मिल मशीन 1800-5400 लंबाई 22-1600kw

रॉड मिल

रॉड मिल वर्णन करना

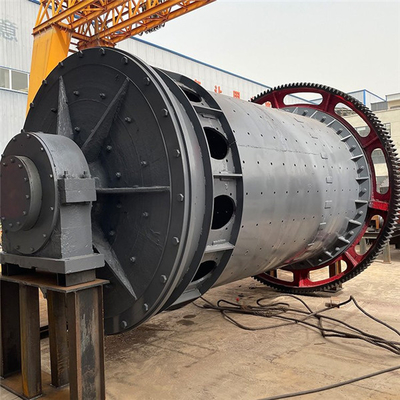

रॉड मिल का मुख्य शरीर एक कम गति वाला घूर्णन सिलेंडर है जो क्षैतिज रूप से दो बड़े बीयरिंगों पर लगाया जाता है।रॉड मिल मोटर द्वारा रेड्यूसर और आसपास के बड़े गियर के माध्यम से, या कम गति वाले सिंक्रोनस मोटर द्वारा सीधे आसपास के बड़े गियर के माध्यम से रोटरी भाग को घुमाने के लिए संचालित किया जाता है।ग्राइंडिंग मीडिया के रूप में सिलेंडर के अंदर स्टील की छड़ें लगाई जाती हैं।घर्षण बल की क्रिया के तहत, इसे एक निश्चित ऊंचाई तक उठाया जाता है, और यह नीचे गिरने या लीक होने की स्थिति में गिर जाता है।ग्राउंड सामग्री लगातार फीडिंग पोर्ट के माध्यम से सिलेंडर के अंदर प्रवेश करती है, चलती पीसने वाले माध्यम से कुचल जाती है, और प्रसंस्करण के अगले चरण के लिए अतिप्रवाह और निरंतर खिला के बल के माध्यम से मशीन से बाहर निकल जाती है।

रॉड मिल आवेदन की गुंजाइश

रॉड मिल एक प्रभावी, व्यावहारिक और विश्वसनीय स्टोन क्रशिंग मशीन है।यह निर्माण रेत के लिए रेत और बजरी उद्योग में व्यापक रूप से उपयोग किए जाने वाले रेत और बजरी उपकरणों में से एक है।यह मुख्य रूप से फेल्डस्पार, क्वार्ट्ज, अयस्कों और अन्य कच्चे माल के प्रसंस्करण और पेराई के लिए उपयोग किया जाता है।यह अपघर्षक, आग रोक सामग्री, सीमेंट, स्टील रेत, लावा पाउडर, तांबा अयस्क, लौह अयस्क, स्वर्ण अयस्क, कंक्रीट समुच्चय, डामर समुच्चय और अन्य कठोर और भंगुर सामग्री के उत्पादन के लिए उपयुक्त है।उच्च दक्षता और ऊर्जा की बचत करने वाले कुचल पत्थर के रेत बनाने के उपकरण पारंपरिक रेत बनाने की मशीन की तुलना में 50% ऊर्जा बचा सकते हैं।

आवेदन की तीन शर्तें हैं, जो इस प्रकार हैं:

1. अधिक पीसने से होने वाले नुकसान को रोकने के लिए रॉड मिलों का उपयोग ज्यादातर टिन अयस्क और अन्य दुर्लभ धातु अयस्कों के गुरुत्वाकर्षण पृथक्करण या चुंबकीय पृथक्करण संयंत्रों में किया जाता है।

2. रॉड मिल का उपयोग सांद्रक में दूसरे चरण के पीसने के संचालन के लिए किया जा सकता है।यदि प्रथम-चरण पीस ऑपरेशन 20 ~ 6 मिमी से 3 ~ 1 मिमी तक है, तो रॉड मिल का उपयोग पहले चरण के पीसने वाले उपकरण के रूप में किया जाता है, जिसमें उच्च उत्पादकता होती है और दक्षता भी अधिक होती है।मुख्य कारण यह है कि छड़ के एक निश्चित वजन का सतह क्षेत्र एक ही वजन की गेंदों की तुलना में बहुत छोटा होता है, इसलिए रॉड मिलों की उत्पादकता और दक्षता दो-चरण ठीक पीसने के दौरान बॉल मिल्स की तुलना में कम होती है। .

3. कुछ मामलों में, रॉड मिल बारीक पेराई के लिए शॉर्ट-हेड कोन क्रशर की जगह ले सकती है।नरम या कम कठोरता वाले अयस्क (या अधिक चिपचिपा अयस्क) के साथ काम करते समय, शॉर्ट-हेड शंकु कोल्हू और एक बंद सर्किट बनाने के लिए एक चलनी का उपयोग करते समय, 19-25 अयस्क से 6-10 जाल को पीसने के लिए रॉड मिल का उपयोग करें। सरल है, लागत भी कम है, और पेराई कार्यशाला में धूल हटाने को सरल बनाया जा सकता है।(इस मामले में, अयस्क की कठोरता को निर्धारित करने की आवश्यकता है, और डिजाइन में कुचल उपकरण या रॉड पीसने वाले उपकरण की अंतिम पसंद को वास्तविक स्थिति के अनुसार अनुकूलित करने की आवश्यकता है।)

रॉड मिल अवयव:मुख्य रूप से मुख्य मोटर, मुख्य रेड्यूसर, ट्रांसमिशन पार्ट, सिलेंडर पार्ट, लाइनिंग प्लेट, मेन बेयरिंग, स्लो ट्रांसमिशन पार्ट, फीडिंग डिवाइस, डिस्चार्जिंग डिवाइस, कुंडलाकार सील, पतला तेल स्नेहन स्टेशन, बड़े और छोटे गियर जेट स्नेहन, मूल विभाग, आदि से बना है। .

रॉड मिलविवरण तालिका
