100-500 मीटर/मिनट डबल लंबी फॉर्मिंग क्राफ्ट पेपर उत्पादन लाइन मल्टी-सिलेंडर

डबल लॉन्ग फॉर्मिंग मल्टी-सिलेंडर प्रोडक्शन लाइन, क्राफ्ट पेपर प्रोडक्शन लाइन

आवेदन पत्र:

मुख्य रूप से क्राफ्ट पेपर, नालीदार कागज, लाइनर पेपर, पेपर कार्टन आदि बनाने के लिए उपयोग किया जाता है।

उपकरण प्रौद्योगिकी प्रवाह:

एयर कुशन हेडबॉक्स---डबल वायर (टॉप प्लाई और बेस वायर)--- 750/φ800 स्कूशन प्री-प्रेस---φ1320 डबल फेल्ट जंबो रोल प्रेस---φ1320 डबल फेल्ट जंबो रोल प्रेस--- फ्रंट ड्राई: Φ1800 मिमी ड्रायर के 20 सेट (व्यवस्था 6+8+8 है)--- φ800/φ800 साइजिंग मशीन---रियर ड्राई सेक्शन: Φ1800 मिमी ड्रायर के 6 सेट (6)---डबल रोल हार्ड कैलेंडर---बी/एम (आरक्षित स्थिति)---क्षैतिज रोल-प्रकार ड्रम रीलिंग मशीन।

• मुख्य तकनीकी पैरामीटर
• 1.1तकनीकी मापदंड

कागज उत्पाद: क्राफ्ट पेपर, टेस्ट लाइनर बोर्ड

आधार वजन: 110 ~ 150 ग्राम/एम2

आधार वजन की गणना करें: 112 ग्राम/एम2

ट्रिम चौड़ाई: 3600 मिमी

रील की चौड़ाई: 3350 मिमी

तार की चौड़ाई: 3800 मिमी

नोजल गति: 3650 मिमी

कार्य गति: 300 मीटर/मिनट

डिजाइन गति: 350 मीटर/मिनट

क्रॉल गति: 25 मी/मिनट

नाममात्र क्षमता: 68 टन/दिन (112जीएसएम, 150 मीटर/मिनट, 3300 मिमी, 100% दक्षता)

गेज: 4350 मिमी

ड्राइव प्रकार: एसी फ्रीक्वेंसी कनवर्टर अनुभागीय ड्राइव

व्यवस्था: सिंगल-लेयर लेआउट, दाहिने हाथ की मशीन (रील मशीन पर खड़े होकर मशीन की दिशा की ओर देखना, ड्राइव साइड दाहिनी ओर है)

1.2 प्रौद्योगिकी स्थिति 1.2.1 गूदा अनुपात

शीर्ष प्लाई: लुगदी%

बेस प्लाई: लुगदी%

1.2.2 कागज़ का व्याकरण और गूदे की स्थिरता

शीर्ष प्लाई: 40 ~ 60 ग्राम/एम2 लुगदी स्थिरता: 0.3 ~ 0.6%

बेस प्लाई: 70 ~ 90 ग्राम/एम2 लुगदी स्थिरता: 0.5 ~ 1.0%

1.2.3 कागज प्रौद्योगिकी पैरामीटर

प्रेस में सूखापन: ≥22%

ड्रायर में सूखापन: ≥44%

साइज़िंग मशीन में सूखापन: 92%

साइज़िंग मशीन से सूखापन: 65~70%

आकार देने वाली गोंद की मात्रा: 2.5~3g/m²(प्रत्येक सतह), गोंद ठोस सामग्री: 8~12%

तैयार कागज की सूखापन: 92%

क्षैतिज सिकुड़न प्रतिशत (औसत): ≤4%

क्षैतिज नमी की कमी: ≤±7.5%

क्षैतिज व्याकरण घाटा: ≤±1.0%

प्रत्येक प्लाई पेपर के पुनर्संयोजित होने पर सूखापन: ≥12%

तार और फेल्ट का 1.3 लाइनर तनाव

तार बनाना 8kN/m 7kN/m

5kN/m 4kN/m महसूस किया

सूखा तार 5kN/m 3kN/m

1.4 पानी, बिजली, भाप और संपीड़ित हवा पर आवश्यकताएँ 1.4.1 ताजा पानी और साफ किया हुआ पानी

आवश्यकता: शुद्ध, रंगहीन, रेत हटाया हुआ।

दबाव: 3MPa,0.4MPa दो प्रकार

पीएच वाल्व: 6-8

1.4.2 बिजली आपूर्ति

मोटर वोल्टेज: 380/220±5%

नियंत्रण वोल्टेज: 24V

आवृत्ति: 50HZ±1%

1.4.3

भाप का दबाव: अधिकतम. ड्रायर का कार्य दबाव: 0.5MPa

1.4.4 हाइड्रोलिक प्रणाली

नाममात्र दबाव: 16Mpa

काम का दबाव सेट करें: 14 एमपीए

फ़िल्टरिंग तेल सटीकता: 20μm

आपूर्ति तेल का तापमान: ≤30℃

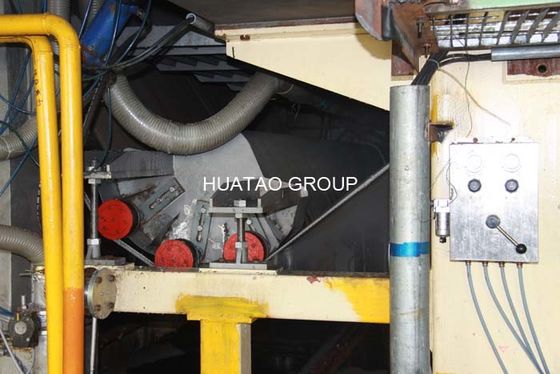

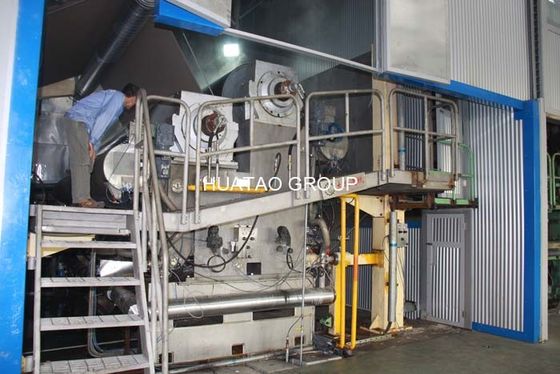

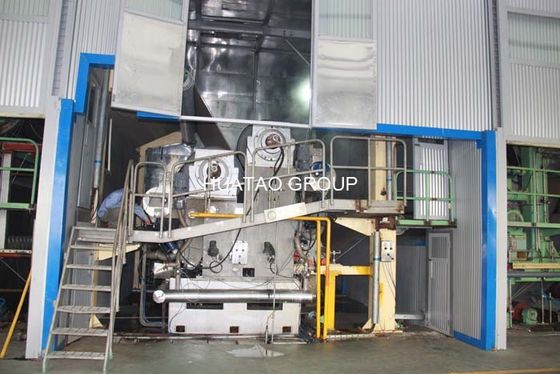

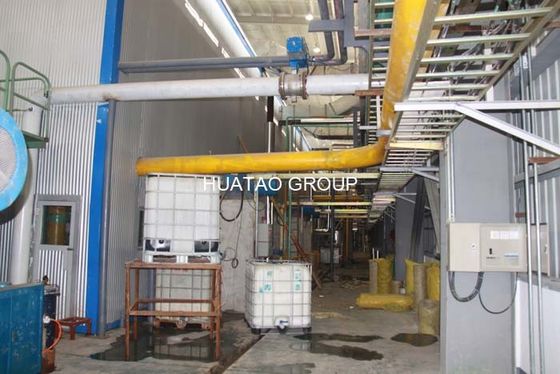

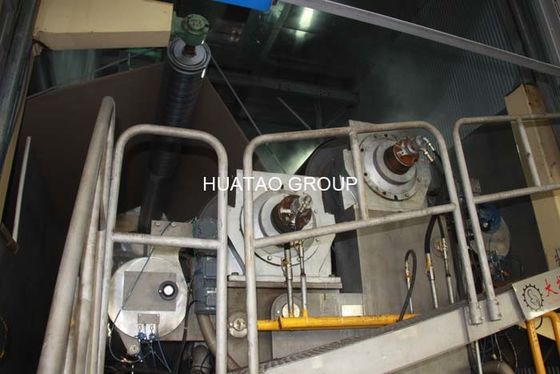

तस्वीरें:
