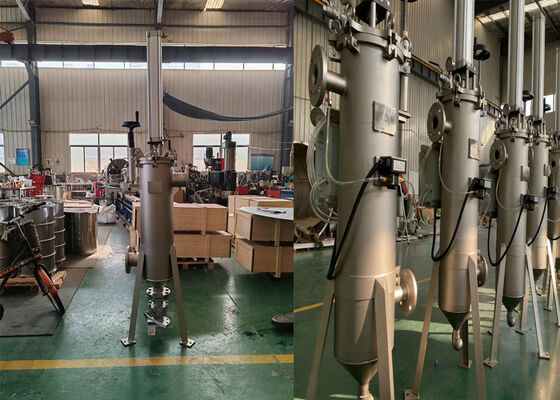

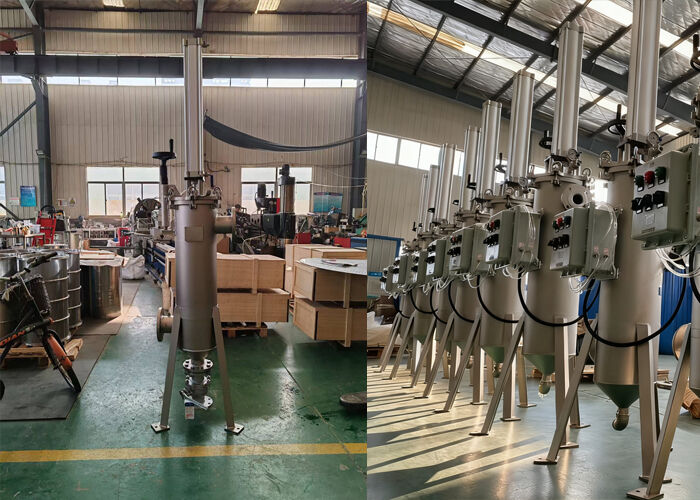

पूरी तरह से स्वचालित वायवीय स्क्रैपिंग स्व-सफाई फ़िल्टर

[फिल्ट्रेशन मोड]

इनलेट के माध्यम से तरल प्रवेश करता है। एक स्प्रिंग-लोड, डिस्क के आकार का स्क्रैपर फिल्टर तत्व की आंतरिक सतह के खिलाफ कसकर दबाता है, जो इसके ऊपरी छोर पर आराम करता है।तरल स्क्रैपर से गुजरता है और फिल्टर तत्व की आंतरिक सतह से बाहर बहता है;अशुद्धियां इस आंतरिक सतह पर फंस जाती हैं,जबकि फ़िल्टर्ड तरल आउटलेट के माध्यम से बाहर निकलता है। समय के साथ,अशुद्धियां धीरे-धीरे जमा होती हैं और अंतर दबाव बढ़ता है; नतीजतन,फ़िल्टर तत्व या तो पूर्व निर्धारित अंतर दबाव सीमा तक पहुँचने पर या निर्धारित अंतराल पर साफ किया जाता है.

[स्वच्छता मोड]

एक वायवीय सिलेंडर फिल्टर तत्व को साफ करने के लिए एक लंबवत गति में स्क्रैपर को चलाता है।अशुद्धियों को फिल्टर आवास के नीचे की ओर स्क्रैपर द्वारा धकेल दिया जाता है,जहां उच्च घनत्व वाली अशुद्धियाँ गंदगी संग्रह कक्ष में जमा हो जाती हैं। ऊपर की ओर चलने के दौरान,अवशिष्ट अशुद्धियों को स्क्रैप किया जाता है और फिल्टर तत्व के ऊपर की ओर धकेल दिया जाता है;इन अशुद्धियों को फिर बहते तरल द्वारा दूर धोया जाता है,क्रैपर के माध्यम से वापस जाते हैं,फिल्टर तत्व की आंतरिक सतह पर लौटते हैं,और बाद में अगले नीचे के स्ट्रोक के दौरान स्क्रैप किए जाते हैं।फ़िल्टर तत्व की सतह को साफ करने के बादइसकी फिल्टरेशन क्षमता बहाल हो जाती है। सफाई प्रक्रिया के दौरान फिल्टरेशन निर्बाध जारी रहता है।

[निर्वहन मोड]

कई बार सफाई चक्रों के बाद,जब अशुद्धियां एक निश्चित मात्रा तक जमा हो जाती हैं,तो अपशिष्ट द्रव को बाहर निकालने के लिए आवधिक रूप से डिस्चार्ज वाल्व खोला जाता है जिसमें अशुद्धियों की उच्च सांद्रता होती है।यदि आवश्यक होइन अशुद्धियों को भी पुनः प्राप्त किया जा सकता है।
