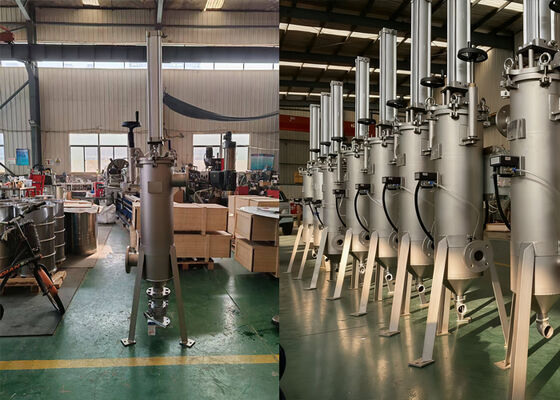

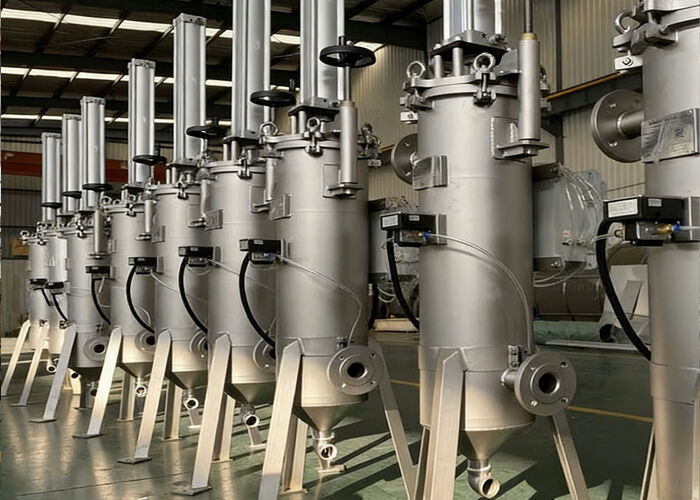

वायवीय स्क्रैपिंग ऑटोआई सेल्फ-क्लीनिंग फिल्टर हाउसिंग



The pneumatic scraper self-cleaning filter is an high-efficiency filtration device that automatically removes particulate impurities from the inner surface of the filter element through a mechanical scraping mechanismयह मुख्य रूप से उच्च चिपचिपापन अनुप्रयोगों के लिए डिज़ाइन किया गया है,यह फिल्टर 800 तक चिपचिपापन को समायोजित करता है,50 से 1500 माइक्रोन की फिल्टरेशन परिशुद्धता प्रदान करता है.यह प्रदर्शन करता है
फिल्टर तत्व की सतह से अशुद्धियों को तेजी से हटाकर सटीक निस्पंदन,इस प्रकार अधिक मात्रा में प्रदूषकों को कुशलतापूर्वक हटाकर;यह पानी और विभिन्न प्रकार के चिपचिपे तरल पदार्थों को छानने के लिए आदर्श है.



[फिल्ट्रेशन मोड]

इनलेट के माध्यम से तरल प्रवेश करता है। एक स्प्रिंग-लोड, डिस्क के आकार का स्क्रैपर फिल्टर तत्व की आंतरिक सतह के खिलाफ कसकर दबाता है, जो इसके ऊपरी छोर पर आराम करता है।तरल स्क्रैपर से गुजरता है और फिल्टर तत्व की आंतरिक सतह से बाहर बहता है;अशुद्धियां इस आंतरिक सतह पर फंस जाती हैं,जबकि फ़िल्टर्ड तरल आउटलेट के माध्यम से बाहर निकलता है। समय के साथ,अशुद्धियां धीरे-धीरे जमा होती हैं और अंतर दबाव बढ़ता है; नतीजतन,फ़िल्टर तत्व या तो पूर्व निर्धारित अंतर दबाव सीमा तक पहुँचने पर या निर्धारित अंतराल पर साफ किया जाता है.



[स्वच्छता मोड]

एक वायवीय सिलेंडर फिल्टर तत्व को साफ करने के लिए एक लंबवत गति में स्क्रैपर को चलाता है।अशुद्धियों को फिल्टर आवास के नीचे की ओर स्क्रैपर द्वारा धकेल दिया जाता है,जहां उच्च घनत्व वाली अशुद्धियाँ गंदगी संग्रह कक्ष में जमा हो जाती हैं। ऊपर की ओर चलने के दौरान,अवशिष्ट अशुद्धियों को स्क्रैप किया जाता है और फिल्टर तत्व के ऊपर की ओर धकेल दिया जाता है;इन अशुद्धियों को फिर बहते तरल द्वारा दूर धोया जाता है,क्रैपर के माध्यम से वापस जाते हैं,फिल्टर तत्व की आंतरिक सतह पर लौटते हैं,और बाद में अगले नीचे के स्ट्रोक के दौरान स्क्रैप किए जाते हैं।फ़िल्टर तत्व की सतह को साफ करने के बादइसकी फिल्टरेशन क्षमता बहाल हो जाती है। सफाई प्रक्रिया के दौरान फिल्टरेशन निर्बाध जारी रहता है।



[निर्वहन मोड]

कई बार सफाई चक्रों के बाद,जब अशुद्धियां एक निश्चित मात्रा तक जमा हो जाती हैं,तो अपशिष्ट द्रव को बाहर निकालने के लिए आवधिक रूप से डिस्चार्ज वाल्व खोला जाता है जिसमें अशुद्धियों की उच्च सांद्रता होती है।यदि आवश्यक होइन अशुद्धियों को भी पुनः प्राप्त किया जा सकता है।



फ़िल्टर मॉडल	फ़िल्टर इनर डाय.	फ़िल्टर ऊंचाई	मोटाई	निस्पंदन परिशुद्धता
एचटी-डी 219	250 मिमी	1000 मिमी	3 मिमी	20 माइक्रोन
HT-D273	300 मिमी	1450 मिमी	4 मिमी
एचटी-डी 450	500 मिमी	1750 मिमी	6 मिमी



1)उच्च परिशुद्धता स्लॉट खोलनाः न्यूनतम स्लॉट 20 माइक्रोन।
2)उच्च स्वचालन डिग्रीःयह लगातार ऑन-लाइन काम कर सकता है,अक्सर मैनुअल सफाई की आवश्यकता नहीं है।
3)स्टेनलेस स्टील संरचनाः संक्षारण और जंग की रोकथाम।
4)कोई डिस्पोजेबल उपभोग्य सामग्रियां नहीं:फिल्टर मीडिया की लागत और पर्यावरण की लागत को बचाएं।
