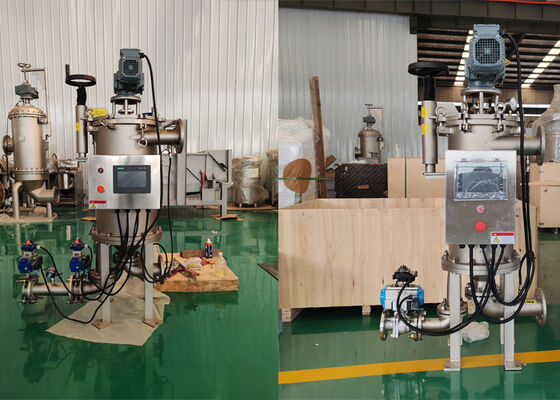

चिपचिपे उत्पादों के लिए स्वचालित बाहरी स्क्रैपर स्व-सफाई फ़िल्टर

तरल इनलेट से फिल्टर में प्रवेश करता है और फिल्टर तत्व की बाहरी सतह से अंदर की ओर बहता है। फिल्टर तत्व (वेज वायर स्क्रीन) का निचला सिरा आउटलेट से जुड़ा होता है, और तरल आउटलेट से बाहर निकलता है। जब फिल्टर तत्व (वेज वायर स्क्रीन) की सतह पर एक निश्चित मात्रा में अशुद्धियाँ रोकी जाती हैं, तो सफाई प्रक्रिया एक निश्चित समय पर या निर्धारित दबाव अंतर के अनुसार शुरू की जाती है। रिडक्शन मोटर फिल्टर तत्व की बाहरी सतह पर तिरछे लगे स्क्रैपर ब्लेड को घुमाने और फिल्टर तत्व (वेज वायर स्क्रीन) की बाहरी सतह पर अशुद्धियों को खुरचने के लिए चलाती है। अशुद्धियाँ स्क्रैपर के साथ फिल्टर तत्व (वेज वायर स्क्रीन) की सतह को छोड़ देती हैं और नीचे की ओर बहने वाले तरल के साथ फिल्टर के नीचे गिर जाती हैं। घूमने वाली स्वीपिंग प्लेट नीचे की भारी अशुद्धियों को सीवेज संग्रह कक्ष में ले जाती है। अशुद्धियाँ सीवेज संग्रह कक्ष और फिल्टर के नीचे जमा हो जाती हैं। ड्रेन वाल्व एक निश्चित समय पर स्वचालित रूप से खुलता है ताकि उच्च-सांद्रता वाली अशुद्धियों वाले तरल को ड्रेन पोर्ट से बाहर निकाला जा सके। यदि आवश्यक हो, तो डिस्चार्ज किए गए अवशिष्ट तरल को पुनः प्राप्त किया जा सकता है।
